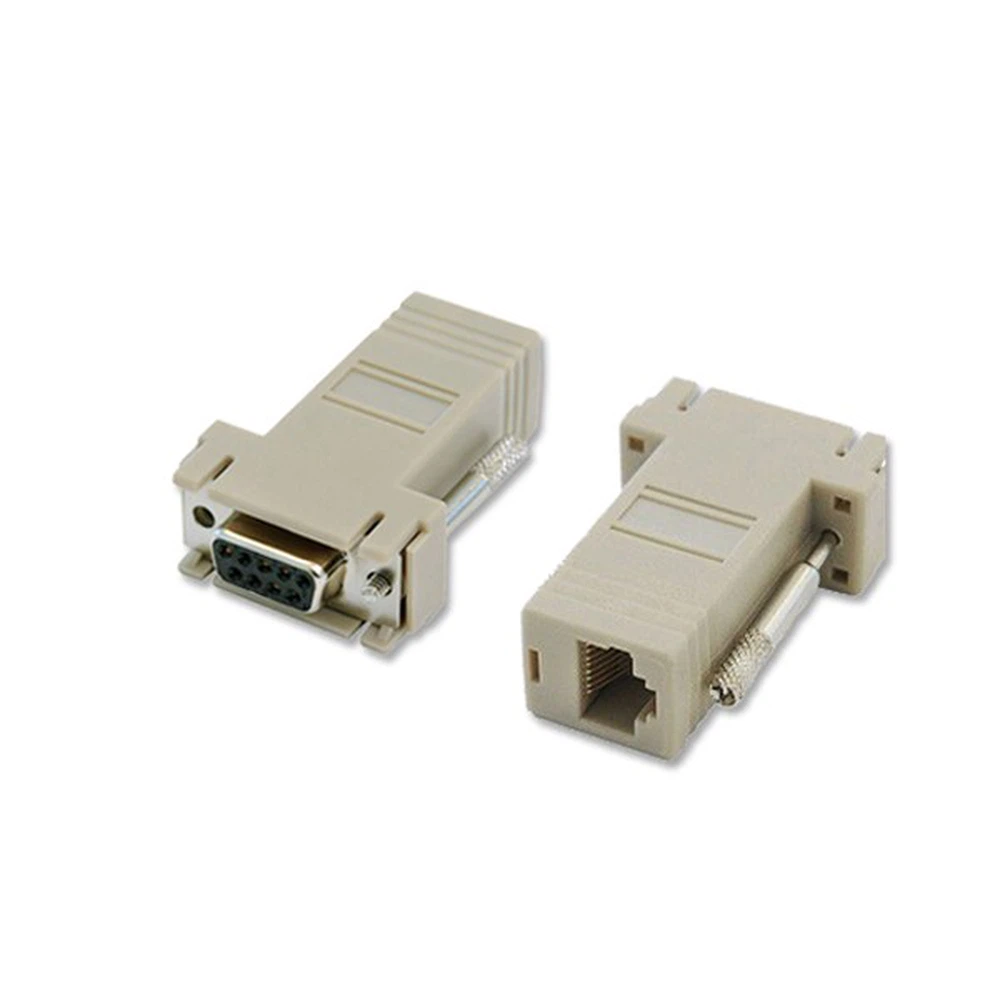

DB9 għal RJ45 Adapter tas-serje femminilijista 'jintuża biex jikkonverti konnessjoni tal-port tas-serje DB9 għal jack moffa RJ45. Appoġġ sinjali tas-serje (Komunikazzjoni RS-232) biex jiġu trażmessi fuq kejbils tan-netwerking Cat5e/Cat6/Cat7. Użat ħafna fil-kontroll industrijali, debugging ta 'tagħmir tan-netwerk (bħal ġestjoni tal-port tal-Console ta' routers, swiċċijiet u servers), u xenarji oħra. Jippermettu konnessjoni u komunikazzjoni bejn apparati serjali qodma u interfaces tan-netwerk moderni. Imma pls innota li l-adapter tas-serje għal Ethernet ma jistax jittrasferixxi komunikazzjoni serjali għal netwerking Ethernet.

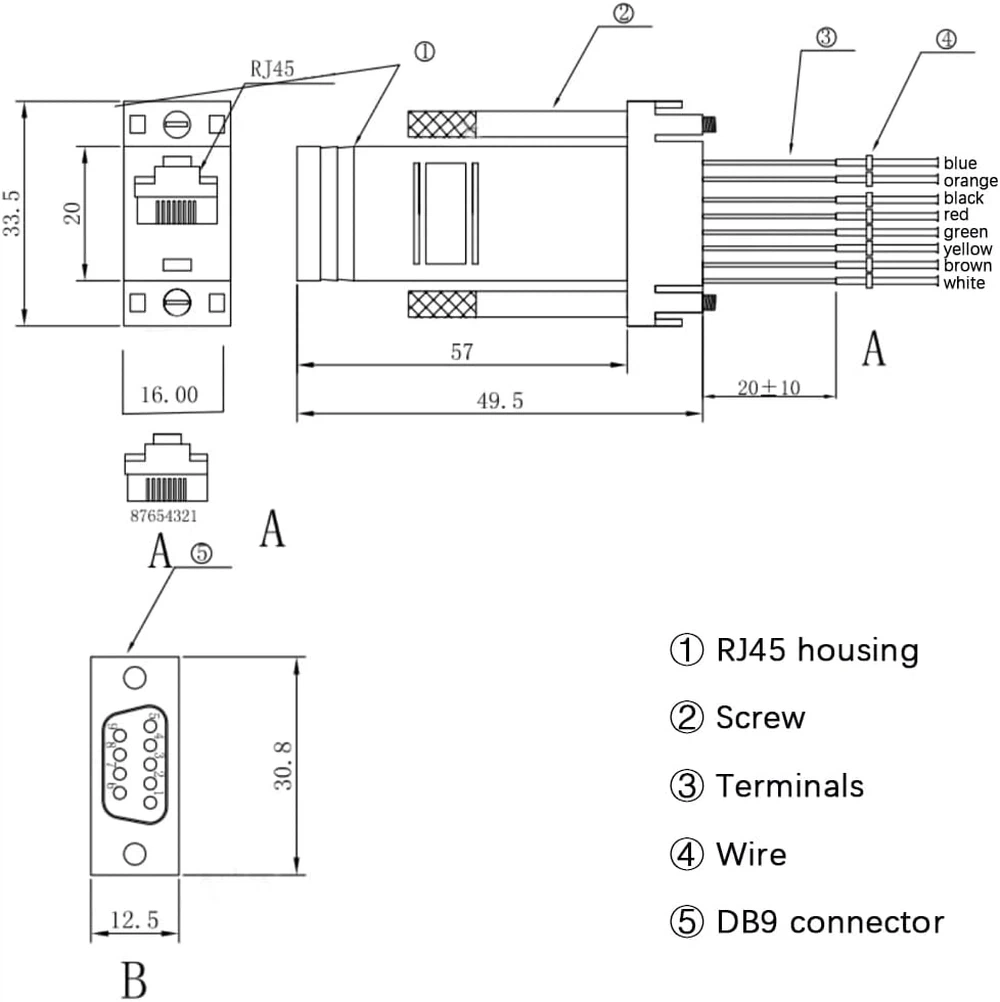

Kif dwar id-dijagramma pinout DB9-to-RJ45?
Dijagramma tipika ta' pinout DB9-għa-RJ45 użata għal komunikazzjoni serjali RS-232-speċjalment għal konnessjonijiet ta' console jew apparat serjali:

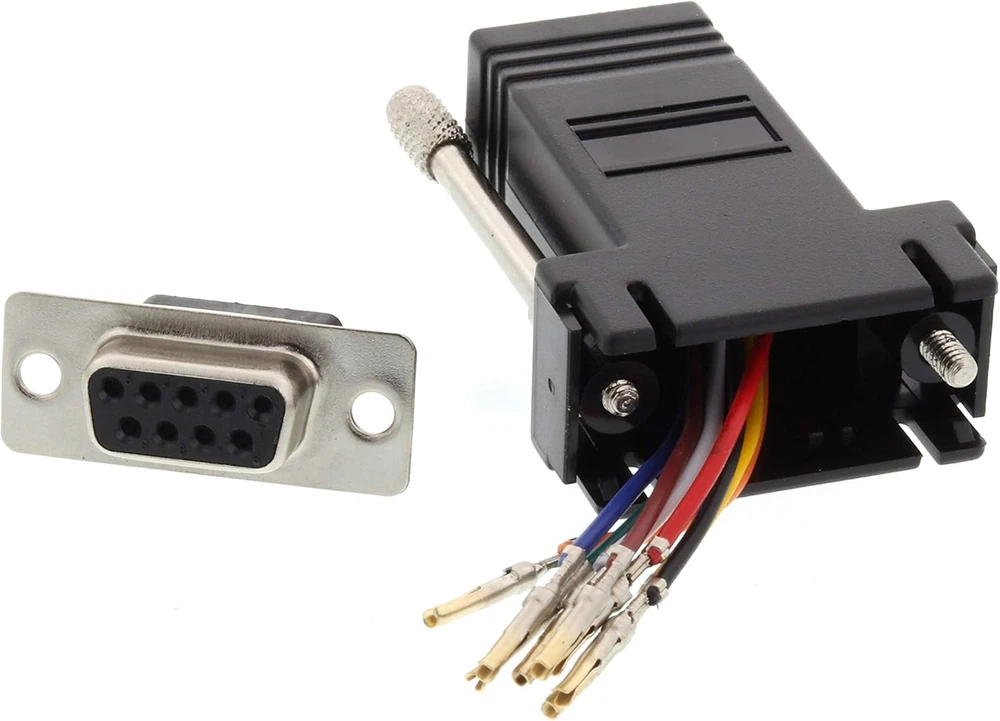

Il-konnessjoni tal-pinout tal-adapter tas-serje għal Ethernet tista 'tiġi personalizzata biex taqbel mal-ħtiġijiet tal-apparat. Starte jagħmel DIY tip RS232 Serial to Ethernet Console Converter, li jħalli 9 wajers tal-landa, li tista 'tqabbad mal-port RJ45 bħala d-domanda tiegħek.
Kif jaħdem il-port tas-serje DB9 għall-adapter tal-kejbil tan-netwerk RJ45?
Immappjar tas-Sinjali
ĠewwaAdapter modulari DB9 għal RJ45, Labar tal-konnettur DB9 huma konnessi mal-brilli korrispondenti ta 'konnettur femminili RJ45 skond standard ta' wajers definit minn qabel-. Per eżempju:
DB9 Pin 2 (RXD) → RJ45 Pin 6
DB9 Pin 3 (TXD) → RJ45 Pin 3
DB9 Pin 5 (GND) → RJ45 Pin 4 jew 5
Dan l-immappjar jikkonforma ma 'standards komuni ta' wajers tas-serje għal RJ45 u jiżgura direzzjonijiet korretti li jittrasmettu u jirċievu d-data.
Konverżjoni Fiżika Biss, Ebda Protokoll Ipproċessar
ĦafnaRS232 serjali għal adapter LAN interfacema jappoġġjawx il-konverżjoni tal-protokoll. Huma jittrasmettu biss sinjali tal-livell RS232 permezz tal-interface RJ45, għalhekk iż-żewġ apparati konnessi xorta għandhom jappoġġjaw il-mod ta 'komunikazzjoni serjali.
Biex tinkiseb komunikazzjoni remota reali "serjali għal Ethernet", Konvertitur Serjali għal Ethernet huwa meħtieġ biex iwettaq inkapsulament tal-protokoll u trażmissjoni IP.
Applikazzjoni ta'DB9 RS232 għal Cat5e konnessjoni serjali Adapter
1.Networking & Konfigurazzjoni tat-Tagħmir tal-IT
9-pinn serjali għal RJ45 jack console adapterjista 'jgħaqqad il-port tas-serje tal-PC mal-port tal-console fuq apparat tan-netwerk jew tal-IT għall-konfigurazzjoni jew dijanjostika. Adattat għal routers, swiċċijiet, u firewalls. Kompatibbli mal-biċċa l-kbira tar-router Huawei, ASUS, Cisco, ZTE, Linksys, Netgear. Tista 'tqabbad il-port COM ta' laptop ma 'console tar-router Cisco billi tuża kejbil tan-netwerking Cat5e u adapter 9-pin serjali għal console jack RJ45.
2. Awtomazzjoni Industrijali u Sistemi ta 'Kontroll
Adapter tas-serje RJ45 għal DB9huwa adattat għall-komunikazzjoni PLC (Kontrollur Loġiku Programmabbli), u aktar faċli biex tikkonverti portijiet serjali RS232 DB9 għal cabling RJ45 u komunikazzjoni serjali ta 'distanza itwal-f'sistemi ta' awtomazzjoni tal-fabbrika. Tista 'Tgħaqqad kompjuter jew HMI (Human Machine Interface) ma' PLC b'kejbil tan-netwerking Cat5 u adapter serjali RJ45 għal DB9.
3. Estensjoni tal-Komunikazzjoni Serjali
RJ45 Female Socket għal 9pin Serial DB9 Modular Adapter jista 'jintuża biex jestendu konnessjonijiet RS232 fuq kejbils ta' netwerking Cat5e, appoġġ Netwerking cable biex iġorr sinjali serjali fuq distanza twila. Tista 'tuża RJ45 Female Socket għal 9pin Serial DB9 Modular Adapter u 50-100 pied Cat5e Lan cable biex tikkonnettja barcode scanner, terminal POS, jew printer serjali li jinsab 'il bogħod mill-PC.
4. Akkwist tad-Data u Sistemi Inkorporati
L-Adapter Modulari DB9 RS232 għal RJ45 jista 'jintuża ma' apparat DAQ jew bordijiet inkorporati li jikkomunikaw permezz ta 'RS232 iżda huma fiżikament separati. Kompatibbli ma 'sensors, mikrokontrolluri, jew data loggers. Tista 'tuża Adapter Modulari DB9 RS232 għal RJ45 u kejbil tan-netwerking Cat6 biex tikkonnettja l-output serjali DB9 tal-bord tal-mikrokontrollur ma' PC ta 'monitoraġġ.
5. Custom Serial Wiring jew Adattament
L-adapter tal-konvertitur tas-serje RS232 għal RJ45 Lan huwa appoġġjat biex jassenja mill-ġdid il-konnessjoni tal-Pin u adattat għal setups ta 'wajers serjali tad-dwana jew proprjetarji. Pinout tal-konnettur femminili RJ45 huwa ffissat, tista 'konfigurazzjoni tal-pinout tal-konnessjoni DB9 tad-dwana. Tista 'tuża l-adapter tal-konvertitur tas-serje RS232 għal RJ45 Lan biex toħloq wajers Pinout personalizzati għal apparat industrijali li juża konfigurazzjoni unika RS232.
6. POS (Punt tal-Bejgħ) & Apparat Periferali
DB9 għal RJ45 Modular Serial Adapter jista 'jintuża biex jinbidel bejn portijiet DB9 fuq kompjuters u portijiet RJ45 użati fuq cash registers, printers, jew skali. Kompatibbli mal-biċċa l-kbira tat-tagħmir POS ibbażat fuq is-serje. Tista 'tuża DB9 għal RJ45 Modular Serial Adapter biex tikseb komunikazzjoni Serjali bejn terminal POS u printer tal-irċevuta permezz ta' cabling RJ45.
7. Komunikazzjoni fis-Sistemi tal-Bini jew tal-Enerġija
Modulari Serjali għal Ethernet Console Server Adapter jista 'jintuża biex
tiffaċilita l-komunikazzjoni RS232 fil-ġestjoni tal-bini jew sistemi ta 'monitoraġġ tal-enerġija fejn huma meħtieġa tulijiet twal tal-kejbil. Adattat ma 'sistemi ta' monitoraġġ (HVAC, miters tal-enerġija, BMS). Tista 'tuża Modular Serial to Ethernet Console Server Adapter biex tikkonnettja modulu ta' monitoraġġ tal-enerġija b'port RS232 ma 'server ta' kontroll bl-użu ta 'kejbils RJ45.
Starte hija fabbrika diretta li tispeċjalizza f'adapters modulari RS232 DB9 għal RJ45, b'esperjenza rikka fil-konnessjoni tal-port tas-serje industrijali u aċċessorji tal-komunikazzjoni. L-adapter tagħna tal-console tas-serje RJ45 għal DB9 għandu kondutturi tar-ram fil-laned u kuntatti miksija bid-deheb-oħxon, li jiżgura trażmissjoni stabbli tas-sinjal, prestazzjoni qawwija kontra l--interferenza u plagg għoli-u-durabilità tal-unplug. Applikata b'mod wiesa 'fl-awtomazzjoni industrijali, il-monitoraġġ tas-sigurtà, id-debugging tat-tagħmir u l-oqsma tal-wajers tan-netwerk.
Aħna nappoġġjaw il-personalizzazzjoni tal-OEM u l-ODM, konnessjoni tal-pin personalizzata u barnuża ikkulurita hija appoġġjata. Rispons mgħaġġel għal ordnijiet żgħar u provvista stabbli għal ordnijiet bl-ingrossa. Kontroll strett tal-kwalità huwa implimentat matul il-produzzjoni, iddedikat biex jipprovdi soluzzjonijiet ta' konnessjoni industrijali affidabbli u kost-effettivi għall-klijenti globali.
L-adapter tas-serje prinċipali DB9 għal RJ45 huwa kif ġej:
DB9 maskili għal RJ45 adapter femminili
DB9 femminili għal adapter RJ45 femminili
FAQ Tal-Adapter tas-serje DB9 għal RJ45:
1. X'inhu adapter serjali DB9 għal RJ45?
L-adapter DB9 għal RJ45 jista 'jikkonverti interface serjali 9-pin RS232 f'interface ta' netwerking RJ45 (8P8C), komunement użata ma 'kejbils tan-netwerk standard (Cat5/Cat6) għal komunikazzjoni serjali.
2. Għal xiex jintuża l-Adapter tas-serje DB9 għal RJ45?
Adapter serjali DB9 għal RJ45 prinċipalment użat biex jgħaqqad kompjuters, routers, printer riċevitur, POS, u apparat industrijali għall-komunikazzjoni tad-dejta tas-serje.
3. DB9 għal Adapter serjali RJ45 jikkonverti sinjali RS232 għal Ethernet?
❌ Nru. L-Adapter serjali DB9 għal RJ45 huwa biss mibdul biss konnettur serjali DB9 għal interface ta 'netwerking RJ45. Mhuwiex jikkonverti l-protokoll elettriku jew tad-data.
4. Nista 'nuża xi kejbil Ethernet b'Adapter tas-serje ta' socket DB9 għal RJ45?
✅ Iva. Tista 'tuża kejbil Ethernet standard (Bħal kejbil Lan Cat5e/Cat6/Cat7/Cat8) biex tikkonnettja bejn żewġ interface DB9 ma' adapters RJ45 jew mal-port tal-console kompatibbli.
5. Huwa DB9 għal RJ45 modulari pinout Adapter standard għall-apparati kollha?
❌ Nru. Il-konfigurazzjoni tal-pin tal-Adapter serjali DB9 għal RJ45 hija varjata skont il-ħtieġa tal-manifattur tal-apparat. (eż., Cisco, Juniper, jew sistemi tad-dwana).
Qabel ma tixtri dan l-Adapter tas-serje DB9 għal RJ45, pls tikkonferma jekk dan il-wajers tal-pinout tal-adapter tas-serje għal Ethernet huwiex imqabbel mat-tagħmir tiegħek.
6. Nista 'nuża DB9 għal RJ45 console Adapter għal netwerking jew konnessjoni bl-internet?
❌ Nru Adapter serjali DB9 għal RJ45 biss trasferixxi sinjali serjali RS232, mhux pakketti tad-dejta Ethernet.
7. Kemm nista 'nestendi s-sinjal RS232 bl-użu ta' dan l-Adapter serjali RJ45 għal DB9?
Meta jintuża ma 'kejbil standard Cat5/Cat6 networing, tipikament jista' jestendi l-komunikazzjoni RS232 sa 15-30 metru (50-100 pied), skont il-kwalità tal-kejbil u l-kundizzjonijiet tas-sinjal.
8. Liema apparat juża komunement adapters tal-konvertitur DB9 għal RJ45?
Router Cisco, apparat tal-Interface tal-Magni Umani, scanner tal-barcode, terminal POS, jew printer tas-serje, apparat DAQ jew bordijiet inkorporati, sistemi ta 'monitoraġġ (HVAC, miters tal-enerġija, BMS).
9. Għandi bżonn sewwieqa speċjali biex nuża adapter D-sub 9 pin serjali għal RJ45 femminili?
Nru. D-sub 9 pin serjali għal adapter femminili RJ45 huwa ħardwer passiv, m'hemmx bżonn sewwieqa.
10. Kif nista' nippersonalizza l-pinout tas-serje għal adapter tan-netwerk?
Ħafna mill-adapters modulari DB9 għal RJ45 għandhom wajers li jistgħu jitneħħew ġewwa l-akkomodazzjoni. Tista 'tirranġa dawn il-wajers biex jaqblu mal-konfigurazzjoni speċifika tal-pin RS232 tiegħek.
